| Hier jetzt die Fortsetzung mit den noch fehlenden Baugruppen. |
| Als n?chstes folgte die Digitalskala und der SWR-Me?kopf. |
| Dazu benutze ich das Modul ZEM von DK3WX und DJ3KK (FA 2/02 S.172) |
| welches auch noch eine Elbug und vieles mehr enth?lt. |
| Ein gro?es Lob an die beiden Entwickler - dieses winzige Modul ist genial !!! |
 |

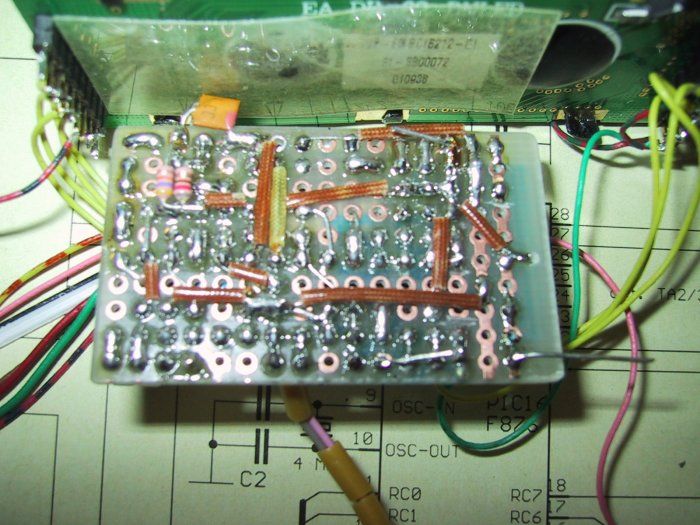

| Der Aufbau auf Universal-LP mit mini Bauelementen. |
 |

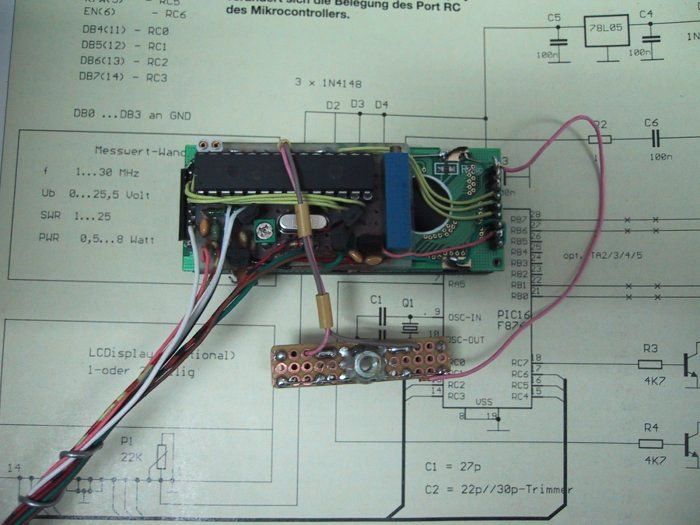

| Die R?ckseite und das LCD-Modul 2 X 16. |
 |

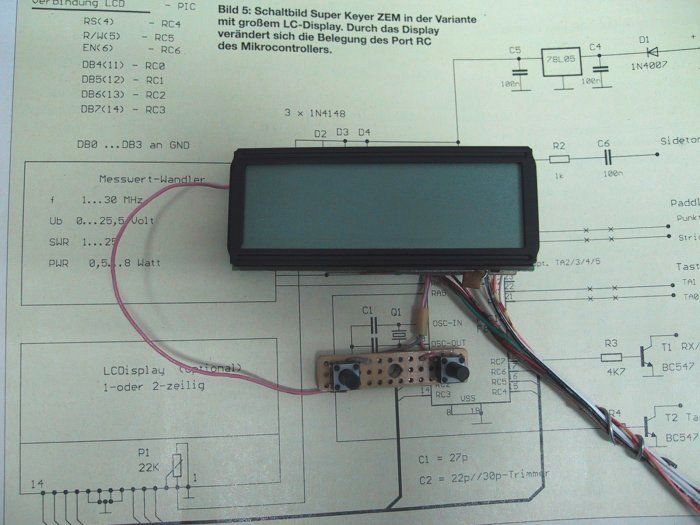

| Die fertige Baugruppe von vorn. |
 |
| Und von hinten, jetzt mit PIC 16F876 und den beiden Tastern f?r Nen? + OK. |
 |

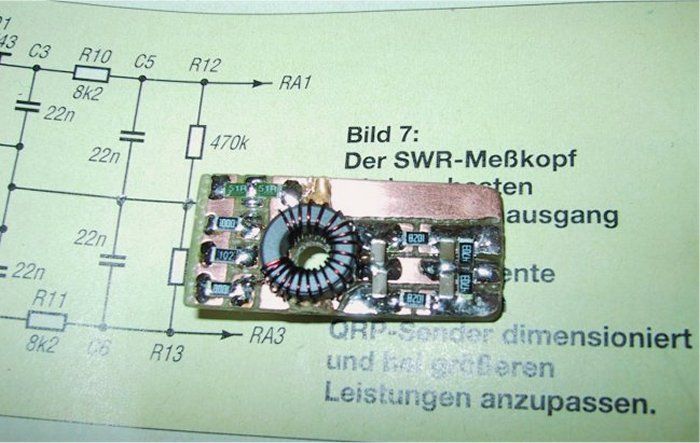

| Der dazugeh?rige SWR-Me?kopf - mein erstes SMD-Bauwerk! |
 |
| Bis auf die beiden Dioden - da hatte die "Bastelkiste" leider keine in SMD - hi. |
 |

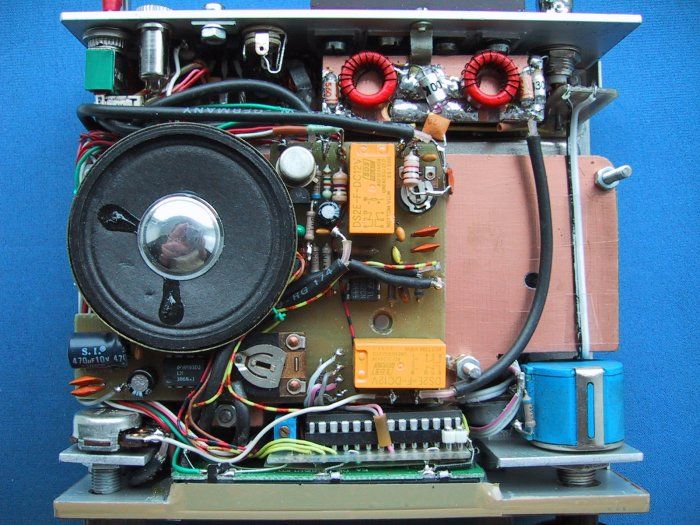

| Mitte oben : das Tiefpassfilter rechts davon der SWR-Me?kopf (hochkant) |
| unten das ZEM-Modul |
|
| - zur Fortsetzung (4.Bauabschnitt 03/03) |
|
